1. Úvod do problematiky elektroinstalace v obytných místnostech

Elektroinstalace je základním prvkem každé domácnosti. Rozmístění zásuvek a vypínačů hraje zásadní roli nejen z hlediska estetiky, ale především z pohledu funkčnosti a bezpečnosti. Nesprávně navržené rozvody mohou vést k nepohodlí, nutnosti používání prodlužovacích kabelů nebo dokonce k nebezpečí úrazu elektrickým proudem.

V tomto návodu se zaměříme na to, jak správně navrhnout a rozmístit zásuvky a vypínače v obytných místnostech jako jsou obývací pokoj, ložnice, dětský pokoj, kuchyně a koupelna. Vycházet budeme z platných norem (zejména ČSN 33 2130), ale také z praktických zkušeností elektroinstalatérů a návrhářů interiérů.

2. Základní pravidla pro rozmístění zásuvek a vypínačů

Než se pustíte do samotného návrhu, je důležité znát několik obecných pravidel:

• Výška zásuvek: Standardní výška zásuvek je 300 mm od podlahy (měřeno ke středu zásuvky).
• Výška vypínačů: Obvykle se instalují ve výšce 1050 mm od podlahy (měřeno ke středu vypínače).
• Počet zásuvek: V každé místnosti by měly být minimálně 3 dvojzásuvky, ale doporučuje se více podle účelu místnosti.
• Bezpečnostní zóny: V koupelnách a kuchyních platí přísnější pravidla pro umístění zásuvek kvůli vlhkosti a přítomnosti vody.
• Normy: Vždy se řiďte normou ČSN 33 2130 a případně dalšími souvisejícími předpisy.

3. Praktický postup rozmístění zásuvek a vypínačů

Postupujte podle následujících kroků:

Krok 1: Zmapujte dispozici místnosti

Začněte tím, že si nakreslíte půdorys místnosti. Zaznačte umístění dveří, oken, topení, nábytku a plánovaných spotřebičů. To vám pomůže určit, kde bude potřeba přístup k elektrickým zásuvkám a kde budou vhodná místa pro vypínače.

Krok 2: Určete funkční zóny

Rozdělte místnost na zóny podle činností – například v obývacím pokoji může být zóna pro sledování televize, čtení, práce na notebooku apod. V každé zóně určete, jaké elektrické zařízení zde bude používáno.

Krok 3: Navrhněte rozmístění zásuvek

Pro každou zónu navrhněte odpovídající počet zásuvek. Vyhněte se používání prodlužovacích kabelů – každé zařízení by mělo mít svou vlastní zásuvku.

Tip: Počítejte s rezervou – například v ložnici je vhodné mít u každé strany postele dvojzásuvku pro lampičku a nabíječku, ale i jednu navíc pro budoucí použití.

Krok 4: Umístěte vypínače

Vypínače by měly být umístěny u vstupu do místnosti a u každého východu. V ložnicích se doporučuje mít vypínač i u postele. V moderních domácnostech se často používají schodišťové nebo křížové vypínače pro ovládání světel z více míst.

Krok 5: Zohledněte specifika jednotlivých místností

Každá místnost má svá specifika, která je nutné zohlednit:

Obývací pokoj

• Zásuvky za televizí (alespoň 4 – TV, set-top box, herní konzole, reproduktory)
• Zásuvky u sedačky (lampička, nabíječka, notebook)
• Vypínače u vstupu a případně u sedačky (pro pohodlné zhasnutí světla)

Ložnice

• Dvojzásuvky po obou stranách postele
• Vypínače u vstupu a u postele
• Zásuvka pro vysavač

Dětský pokoj

• Více zásuvek u psacího stolu (počítač, lampa, nabíječky)
• Bezpečnostní zásuvky s krytkou
• Vypínače v nižší výšce pro snadný přístup dětí

Kuchyně

• Speciální okruhy pro spotřebiče (trouba, myčka, lednice)
• Zásuvky nad pracovní deskou (minimálně 4–6)
• Vypínače pro osvětlení pracovní plochy

Koupelna

• Zásuvky mimo dosah vody – minimálně 60 cm od vany nebo sprchy
• Ochrana proudovým chráničem (RCD)
• Vypínače mimo koupelnu nebo s krytím IP44

4. Doporučené množství zásuvek podle místnosti

Místnost - Doporučený počet zásuvek

Obývací pokoj - 8–12

Ložnice - 6–8

Dětský pokoj - 6–10

Kuchyně - 10–16

Koupelna - 2–4 (s RCD ochranou)

5. Nejčastější chyby při rozmístění zásuvek a vypínačů

• Nedostatečný počet zásuvek – vede k používání prodlužovaček
• Špatné umístění zásuvek za nábytkem
• Vypínače na nelogických místech (např. za dveřmi)
• Nerespektování bezpečnostních zón v koupelně a kuchyni
• Nevhodná výška zásuvek a vypínačů

6. Tipy pro moderní elektroinstalaci

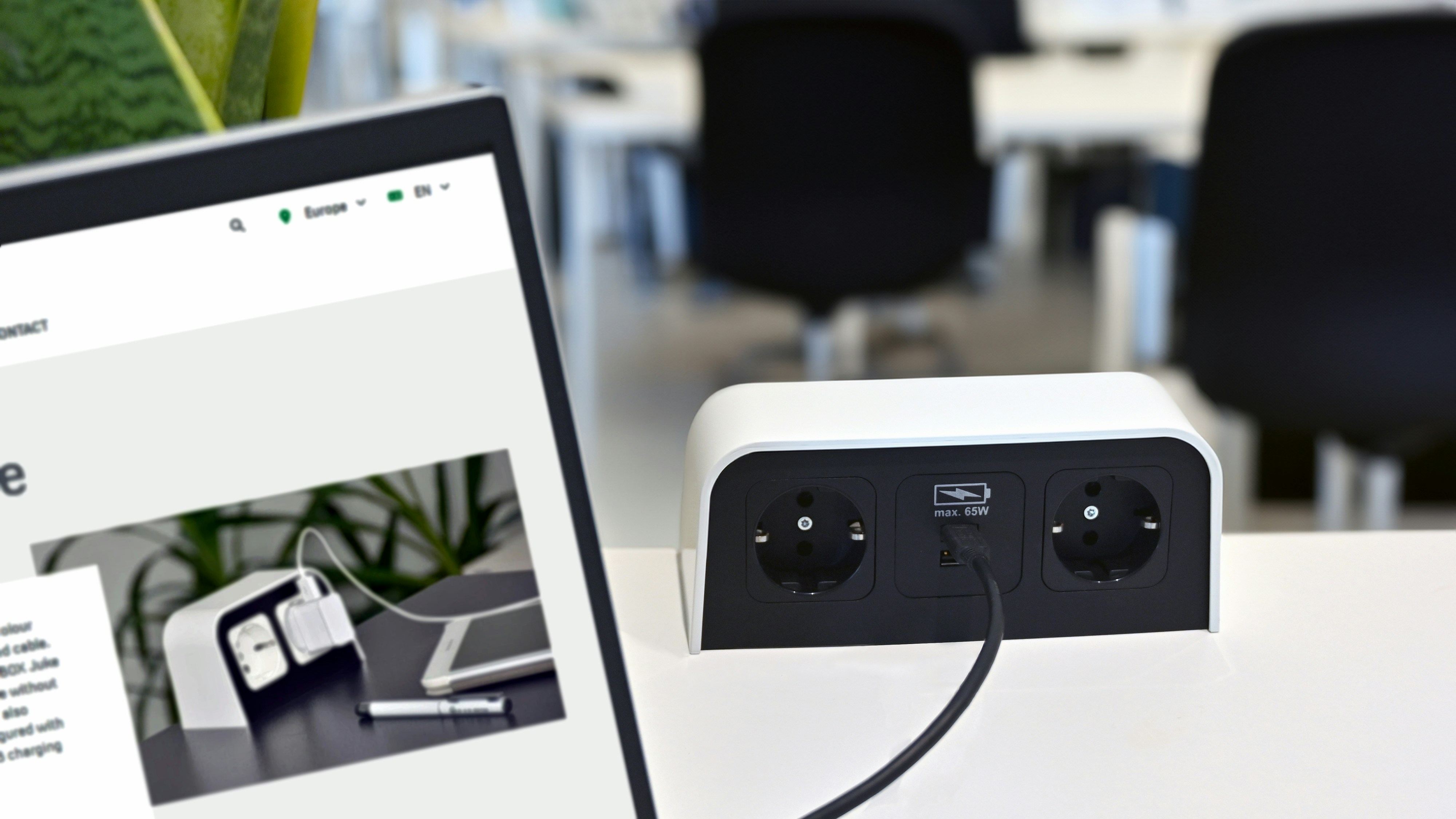

• Instalujte USB zásuvky pro nabíjení mobilních zařízení
• Využijte chytré vypínače a zásuvky ovládané přes Wi-Fi
• Plánujte elektroinstalaci s ohledem na budoucí potřeby (např. domácí kancelář)
• Nezapomeňte na zásuvky pro venkovní použití (např. na balkoně)

Závěr

Správné rozmístění zásuvek a vypínačů v obytných místnostech je základním předpokladem pohodlného a bezpečného bydlení. Dodržujte doporučené výšky, počty a umístění podle funkčních zón a potřeb jednotlivých místností. Nezapomínejte na bezpečnostní normy, zejména v koupelnách a kuchyních. Věnujte dostatek času plánování elektroinstalace – vyhnete se tak budoucím komplikacím a zvýšíte komfort svého domova.

Doporučení: Pokud si nejste jisti, konzultujte návrh s odborníkem – elektroinstalatérem nebo projektantem. Investice do kvalitní elektroinstalace se vám mnohonásobně vrátí v každodenním používání.
